Высокая плотность данных и функциональность.

Для серверов и СХД корпоративного уровня.

NR-R424-v2

Корпус 4U для одно/двух процессорного сервера с универсальной поддержкой материнских плат форм-факторов от Micro-ATX до EE-ATX, с максимальной плотностью дискового пространства на 26/27 x 3.5″/2.5″ HDD/SSD SAS/SATA накопителей, с мощным и энергоэффективным охлаждением.

NR-R424

Размещение

Возможна установка в серверные и телекоммуникационные шкафы глубиной от 800 мм.

Материнская плата

Универсальная поддержка большинства современных материнских плат стандартных и специальных форм-факторов шириной до 15″ (381 мм) и глубиной до 13″ (330 мм)

Поддерживаемые стандартные форм-факторы:
Название Размер в мм Размер в дюймах
EE-ATX 347 × 330 13.7 × 13
E-ATX 305 × 330 12 × 13
SSI SEB 305 × 267 12 × 10.5
ATX 305 × 244 12 × 9.6
Micro-ATX 244 × 244 9.6 × 9.6

NR-R424

Резервирование данных

Корзины «горячей замены», 24×3.5″/2.5″ с доступом на передней панели и одна 2.5″ на задней, обеспечивают надежное хранение данных. Поддерживаются HDD/SSD 2.5″/3.5″ диски с интерфейсами SATA I/II/III и SAS I/II.
Дополнительно внутри корпуса можно разместить накопитель(и) 1×3.5″ или 2×2.5″ с прямым SAS/SATA подключением к материнской плате.

Универсальность лотков «горячей замены»

Поддержка всех современных дисковых накопителей — HDD/SSD, 2.5″/3.5″, SAS/SATA

Подключение накопителей

Возможны 2* типа подключения:

1) 6 бэкплейнов с разъемами SAS SFF-8643.
NR-R424-V2

На каждом бэкплейне:
Внешнее подключение HDD/SSD: 4x SAS/Sata
NR-R424
Внутреннее подключение: 1x SAS SFF-8643 (12Gb/s), питание 1x MOLEX (4pin)

2) 6 бэкплейнов с разъемами SAS SFF-8087.
NR-R424-V2

На каждом бэкплейне:
Внешнее подключение HDD/SSD: 4x SAS/Sata
NR-R424
Внутреннее подключение: 1x SAS SFF-8087 (12Gb/s), питание 1x MOLEX (4pin)

*Опционально, можно установить 3-й тип бэкплейнов с внутренним  подключением SATA:
Внешнее подключение HDD/SSD: 4x SAS/Sata
NR-R424
Внутреннее подключение: 4x SATA, питание 1x MOLEX (4pin)

Дополнительные накопители

На внутренней панели

устанавливается 1×3.5″

или 2×2.5″

NR-R424 v2

На задней панели предусмотрен еще один лоток «горячей замены» для накопителя 2.5″ с отдельным SAS или SATA подключением.
Используя все отсеки, в корпусе максимально можно разместить 27×2.5″ или 25×3.5″ + 1×2.5″ накопителей (из них 25 с «горячей заменой»)

Платы расширения

Поддержка 11 полноразмерных плат расширения

NR-R424 v2

Блоки питания

Две* задние панели в комплекте позволяют устанавливать блоки питания различных форм-факторов

NR-R424 v2

1. Стандартный блок питания ATX

Использование стандартных блоков питания позволяет снизить стоимость, а также дает возможность оперативно подобрать замену, в случае выхода блока питания из строя

NR-R424 v2

2. С резервированием, 2U Redundant (1+1)

Возможна установка блока питания с резервированием для обеспечения максимальной отказоустойчивости системы.

NR-R424 v2

*3. С резервированием, 1U Redundant (1+1)

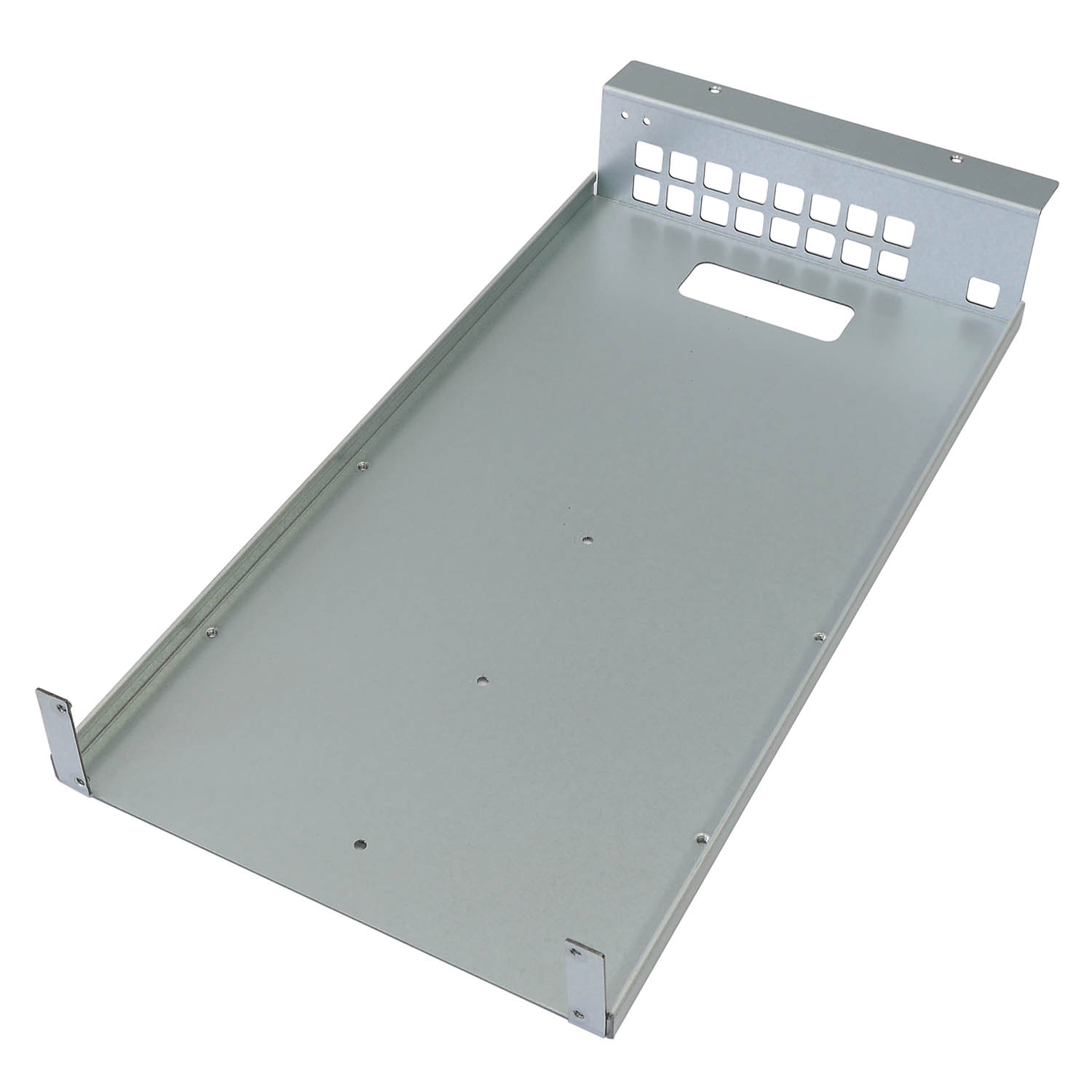

Опционально в корпусе может быть установлена задняя панель и монтажная полка для установки высокомощных блоков питания высотой 1U серии NR2-NVR.

Охлаждение

3 вентилятора 120x120x38 мм с подключением 4pin, с ШИМ (PWM) управлением, «горячей заменой» и антивибрацией, регулируемой скоростью вращения до 4000 Об/м, мощностью 15.6Вт обеспечивают стабильное, надежное и энергоэффективное охлаждение всех элементов системы.
Общая шина панели вентиляторов позволяет подать питание на вентиляторы непосредственно с блока, что снимает дополнительную нагрузку с материнской платы, к которой подключаются только сигнальные кабели управления PWM.

NR-R424 v2

Управление и индикация

На передней панели:
Кнопки: питания, перезагрузки
Индикаторы: питания, активности дисков, ошибки, перегрева, 3х сетевых адаптеров
2 порта USB 3.0

NR-R424-front2lfs

Дверца с замком**

Дверца с замком и воздушным фильтром, для защиты от несанкционированного доступа и пыли.
**Опционально. модель NR-RD-4U


Изображения


Технические характеристики

Материнская плата ATX (12" x 9.6"), EATX (12" x 13"), EEATX (13.7" x 13"), Micro-ATX (9.6" x 9.6"), SSI CEB (12" x 10.5")
Внешние отсеки 3.5" 24 x 3.5"/2.5" hotswap
Внешние отсеки 2.5" 1 hotswap
Внутренние отсеки 3.5" 1×3.5"/2×2.5"
Блок питания 2U Redundant, ATX PS/2
Охлаждение 3x 120x120x38 мм (4000 rpm, PWM)
Слот для карты расширения 11
Платы расширения Полноразмерные
Вес 14 кг
Размер (ШxГxВ) 484x680x176мм
Материал Сталь
